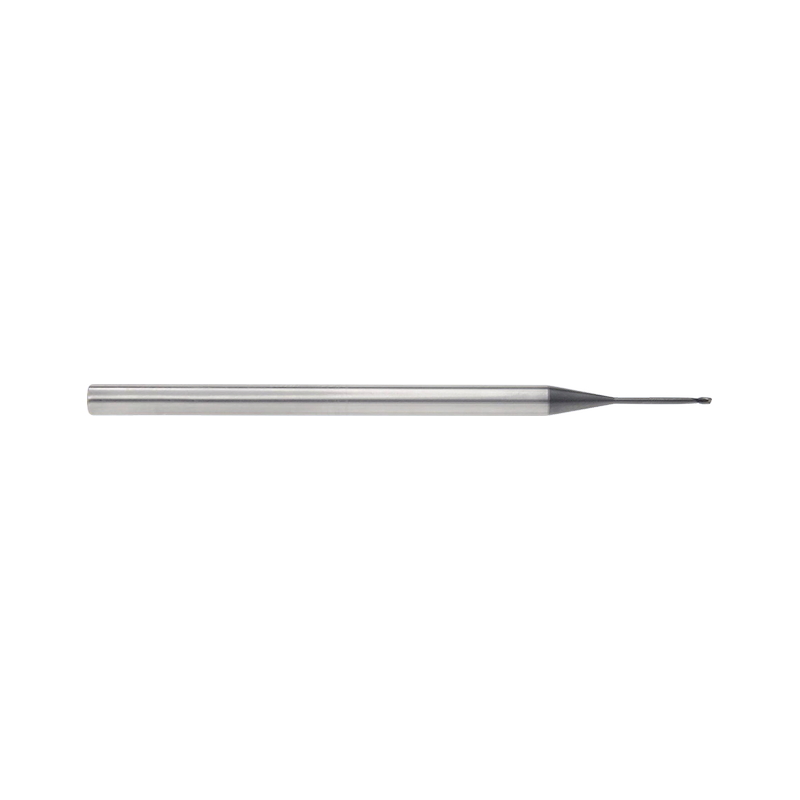

Compact Corner Long Solid Carbide End Mills With Corner Radius <52 Hrc
Compact Corner Long Solid Carbide End Mills With Corner Radius <52 Hrc - Image 2

Compact Corner Long Solid Carbide End Mills With Corner Radius <52 Hrc

VOLLHARTMETALL SCHAFTFRASER MIT ECKENRADIUS

d1 L2 L3 L4 d3 L1 d2 (h6) Z y° a° Cr Coated Code
0,5 0,8 1,0 15,55 0,48 80 4 2 7,00° 6,42° 0,10 4013650
0,5 0,8 2,0 12,18 0,48 80 4 2 10,00° 8,17° 0,10 4013660
0,5 0,8 4,0 14,18 0,48 80 4 2 10,00° 7,03° 0,10 4013670
0,5 0,8 6,0 16,18 0,48 80 4 2 10,00° 6,17° 0,10 4013680
0,6 0,9 1,2 15,35 0,57 80 4 2 10,00° 6,32° 0,10 4013690
0,6 0,9 2,0 11,95 0,57 80 4 2 10,00° 8,09° 0,10 4013700
0,6 0,9 4,0 13,95 0,57 80 4 2 10,00° 6,94° 0,10 4013710
0,6 0,9 8,0 17,95 0,57 80 4 2 10,00° 5,41° 0,10 4013720
0,7 1,1 1,4 15,18 0,67 80 4 2 7,00° 6,20° 0,10 4013730
0,7 1,1 2,5 12,21 0,67 80 4 2 10,00° 7,69° 0,10 4013740
0,7 1,1 5,0 14,71 0,67 80 4 2 10,00° 6,40° 0,10 4013750
0,7 1,1 8,0 17,71 0,67 80 4 2 10,00° 5,32° 0,10 4013760
0,8 1,2 1,6 11,10 0,76 80 4 2 10,00° 8,20° 0,15 4013770
0,8 1,2 3,0 12,50 0,76 80 4 2 10,00° 7,29° 0,15 4013780
0,8 1,2 6,0 15,50 0,76 80 4 2 10,00° 5,89° 0,15 4013790
0,8 1,2 10,0 19,50 0,76 80 4 2 10,00° 4,69° 0,15 4013800
1,0 1,5 2,0 11,01 0,95 80 4 2 10,00° 7,75° 0,20 4013810
1,0 1,5 4,0 13,01 0,95 80 4 2 10,00° 6,57° 0,20 4013820
1,0 1,5 8,0 17,01 0,95 80 4 2 10,00° 5,03° 0,20 4013830
1,0 1,5 12,0 21,01 0,95 80 4 2 10,00° 4,08° 0,20 4013840
1,0 1,5 16,0 25,01 0,95 80 4 2 10,00° 3,43° 0,20 4013850
1,0 1,5 20,0 29,01 0,95 80 4 2 10,00° 2,96° 0,20 4013860
1,2 1,8 2,0 10,54 1,14 80 4 2 10,00° 7,56° 0,25 4013870
1,2 1,8 4,0 12,54 1,14 80 4 2 10,00° 6,37° 0,25 4013880
1,5 2,3 4,0 11,85 1,43 80 4 2 10,00° 6,02° 0,30 4013890
1,5 2,3 8,0 15,85 1,43 80 4 2 10,00° 4,50° 0,30 4013900
1,5 2,3 12,0 19,85 1,43 80 4 2 10,00° 3,60° 0,30 4013910
1,5 2,3 20,0 27,85 1,43 80 4 2 10,00° 2,57° 0,30 4013920
2,0 3,0 4,0 10,68 1,90 80 4 4 10,00° 5,35° 0,50 4013930
2,0 3,0 8,0 14,68 1,90 80 4 4 10,00° 3,09° 0,50 4013940
2,0 3,0 12,0 18,68 1,90 80 4 4 10,00° 3,06° 0,50 4013950
2,0 3,0 16,0 22,68 1,90 80 4 4 10,00° 2,52° 0,50 4013960
2,0 3,0 20,0 26,68 1,90 80 4 4 10,00° 2,14° 0,50 4013970
2,5 3,8 5,0 10,51 2,38 80 4 4 10,00° 4,08° 0,50 4013980
2,5 3,8 8,0 13,51 2,38 80 4 4 10,00° 3,17° 0,50 4013990
2,5 3,8 12,0 17,51 2,38 80 4 4 10,00° 2,45° 0,50 4014000
2,5 3,8 16,0 21,51 2,38 80 4 4 10,00° 1,99° 0,50 4014010
2,5 3,8 20,0 25,51 2,38 80 4 4 10,00° 1,68° 0,50 4014020
3,0 4,5 6,0 10,34 2,85 80 4 4 10,00° 2,76° 0,50 4014030
3,0 4,5 8,0 12,34 2,85 80 4 4 10,00° 2,32° 0,50 4014040
3,0 4,5 12,0 16,34 2,85 80 4 4 10,00° 1,75° 0,50 4014050
3,0 4,5 16,0 20,34 2,85 80 4 4 10,00° 1,40° 0,50 4014060
3,0 4,5 20,0 24,34 2,85 80 4 4 10,00° 1,17° 0,50 4014070
